美國2B 108-L臭氧檢測儀如何進行校準
美國2B 108-L臭氧檢測儀應每年進行一次多點校準，任何時候進行主要的部件拆卸，或任何時候零點或跨度檢查的結果超出可接受的范圍。
1.1. 工具準備
1. 打開108-L型臭氧監測儀，讓它穩定至少一個小時。
2. 進入校準(按“m”進入串行菜單)，將零點(Z)值設置為0，斜率(S)值設置為1.00。
3. 將臭氧監測儀連接到臭氧校準裝置上的歧管上。如果粒子過濾器將在正常操作中使用，則必須通過過濾器進行校準。歧管必須通風到大氣中，這樣在校準裝置中壓力就不會增加。將108-L型直接連接到任何設備的加壓輸出都可能損壞臭氧監測儀。
4. 確認流入歧管的流量大于臭氧監測儀要求的總流量加上歧管中任何其他流量要求，如紫外線光度計或臭氧轉移標準。
1.2. 零空氣測量
1. 確認零空氣供應開啟，臭氧發生器關閉。臭氧校準必須使用與臭氧發生器相同的零氣源。
2. 允許108-L型采樣零空氣，直到響應穩定。
3.記錄平均零空氣響應。
1.3. 量度臭氧標準
1. 產生的臭氧濃度略低于您感興趣的濃度范圍，并讓臭氧發生器預熱至少5分鐘。用于進行零空氣測量的相同零空氣供應必須用于臭氧發生器。
2. 允許108-L型臭氧監測儀對臭氧濃度標準進行采樣，直到測量到穩定的響應。
3. 記錄臭氧監測儀的平均響應以及紫外光度計或轉移標準品的平均響應。
4. 制定若干其他臭氧濃度標準。至少5個臭氧濃度標準的建議超過了相關范圍。
5. 對于每一個臭氧濃度標準，記錄臭氧監測儀的響應以及紫外光度計或轉移標準品的響應。
1.4. 校準曲線
1. 繪制108-L型監測儀的響應(y軸)與相應的標準臭氧濃度(x軸)。
2. 使用線性回歸技術將數據擬合成一條直線(y = mx + b)，以確定校準關系，其中m=斜率，b=截距。

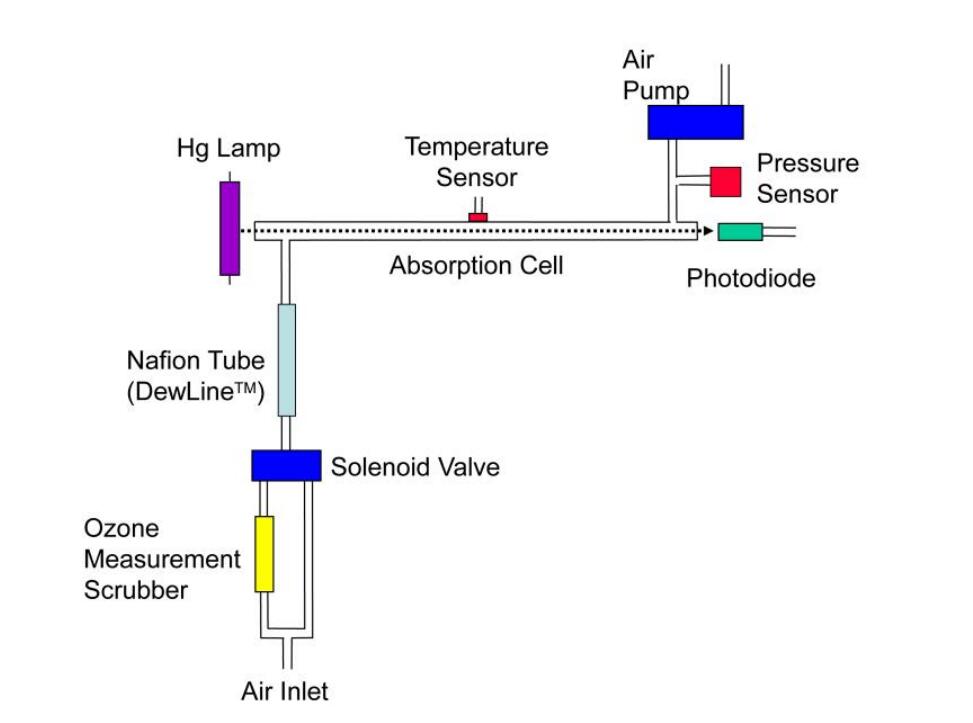

3. 確定是否有任何點明顯偏離直線，這表明在確定校準曲線時存在錯誤。錯誤可能是由于校準設置或正在校準的臭氧監測儀。臭氧監測儀中很可能出現的問題是泄漏、臭氧測量洗滌器故障、污染的閥門或光學裝置中的污染。
4. 直線斜率的倒數(1/m)是增益因子(S)，截距的負值(-b)是需要應用于臭氧監測儀響應的偏移量(Z)，以將其校準到主要臭氧標準。如果截距在-10到10的范圍之外，或者斜率在0.90到1.10的范圍之外，這表明校準設置或正在校準的臭氧監測器存在問題。臭氧監測儀中很可能出現的問題是泄漏、臭氧測量洗滌器故障、污染的閥門或光學裝置中的污染。
5. 進入串行菜單，設置校準參數Z和S如上所述。
1.5. 周期零點和跨度檢查
為確保臭氧監測數據的質量，可按以下步驟進行定期零點和量程檢查:
1. 零點檢查是用上面第1.2節“零空氣測量”中描述的108-L型零空氣采樣來進行的。
2. 跨度檢查是通過在上述第1.3節“臭氧標準的測量”中描述的感興趣的濃度范圍的高端取樣臭氧濃度來執行的。
3.零點檢查或量程檢查的平均測量值應在儀器規格范圍內。如果測量值不在規格范圍內，則表明校準設置或正在檢查的臭氧監測器存在問題。臭氧監測儀中很可能出現的問題是泄漏、臭氧測量洗滌器故障、污染的閥門或光學裝置中的污染。
